Der
Thermaltake XaserII, war mein absolutes Case. Den werde
ich nie anrühren, dachte ich mir! Doch bereits nach
kurzer Zeit hatte mich der, wenn auch vorläufig harmlose
Modding Virus erfasst. Eine 3er LED Leiste aus dem Hause
www.com-tra.de
war der Einstieg. |
|

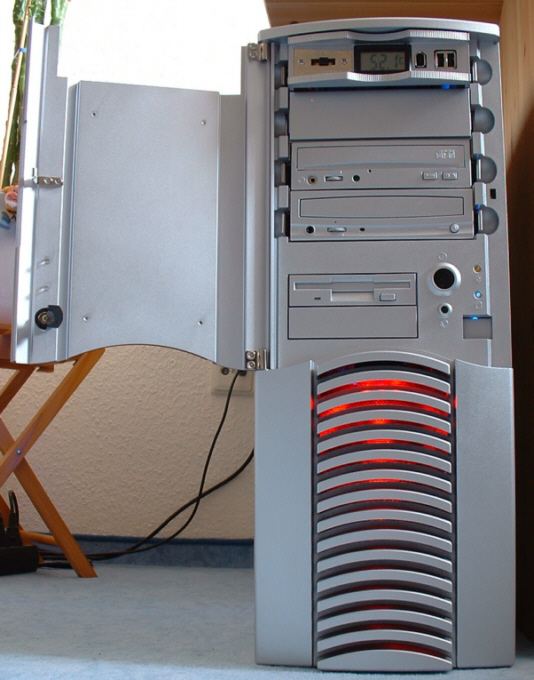

Da
die im PC Beige gehaltenen Laufwerke im silbernen Xaser
sehr störend wirkten, baute ich sie kurzerhand aus
und entfernte vorsichtig die Blenden. Mit einer Dose Felgensilber
aus dem Baumarkt und ca. 8 - 12 Std. Wartezeit hat man schnell
das gewünschte Ergebnis. |
|
|
|
Da
ich sehen wollte was im Inneren so alles passiert, kaufte
ich bei ebay eine Chieftec Tür und schnitt mein erstes
Window. Leider hatte ich vorher nicht sehr gut gemessen,
also kam diese etwas verunglückte Version heraus. |
|
Ein
Thermaltake Volcano9 mit 2 roten und 2 blauen LED kühlte
nun den AMD. Leise war er trotz Drehzahlregulierung nicht,
da er unrund lief und einen Brummton verursachte. 2 blaue
KK beleuchteten die Hardware. |
|
|
|

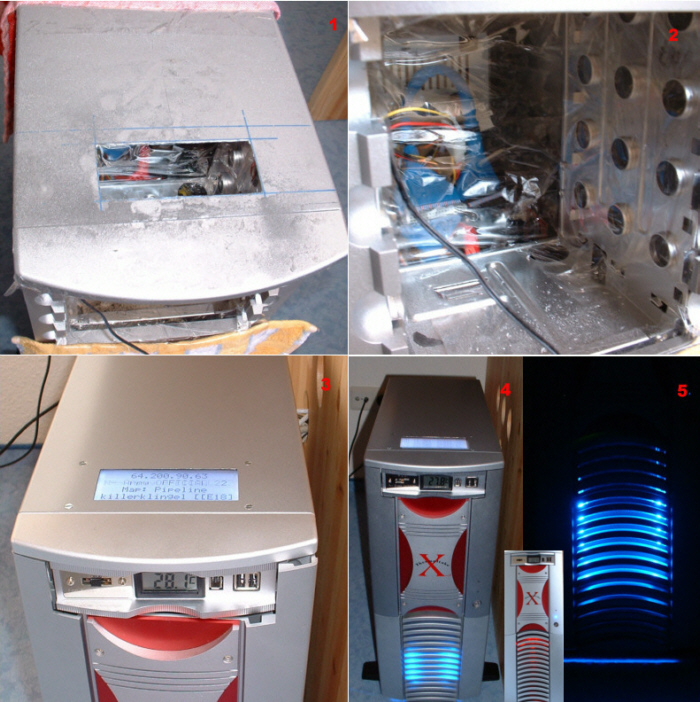

Ein
Modder der etwas auf sich hielt, musste ein LCD Display
im Case haben. Ich kaufte mir in USA ein Crystalfontz. Ich
klebte alles sauber ab und dremelte los. Das Aussägen
war nicht schwer, ich hatte nur Angst etwas zu versauen. |
|
Nun
musste ich nur noch der 5 Volt Anschluss anlöten, diesen
nahm ich mittels umgesteckter 4Pin Stecker direkt vom NT
ab. Für den Anschluss zum
COM-Port nahm ich Flachbandkabel mit Steckern von www.reichelt.de. |
|
|
|
So
ein LCD ist eine feine Sache, ich konnte nun (fast) alle
Angaben über Email (anzahl, betreffzeile,
größe), Temperaturen, Onlinespiele
(ping, kills, map, server), Statusangaben
(festplatten, up- und download, winamp usw.) anzeigen lassen. |
|

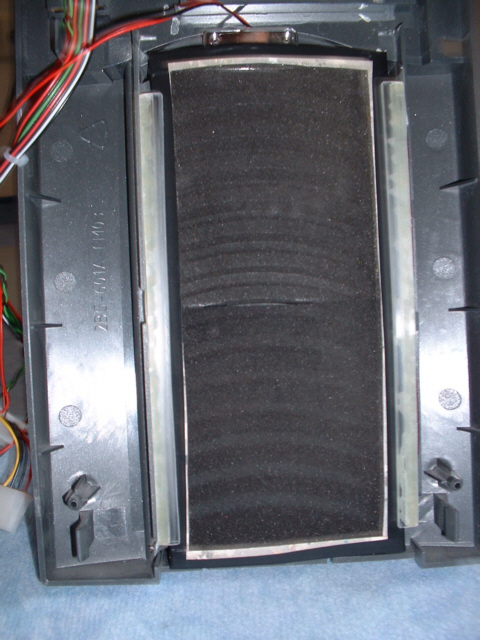

Da
durch die beiden einsaugenden 80mm Lüfter jede Menge
Staub ins Gegäse gelangt, überlegte ich mir einen
Luftfilter einzubauen. Die Version ist relativ kompliziert.
Das HowTo
kann hier nachgelesen werden. Inzwischen kann man passende
Filter kaufen. |
|
|
|

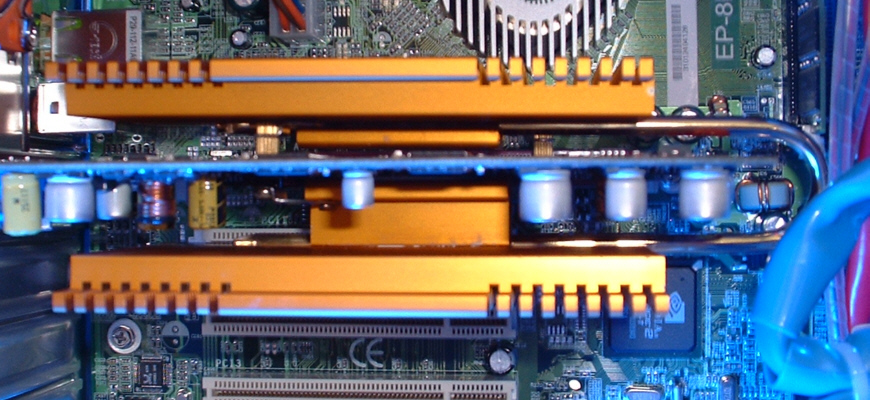

Meine
MSI TI4200 war relativ laut und Zalman hatte einen tollen
Passiv Heatpipe Kühler im Programm. Der Umbau war nicht
schwer und seitdem verrichtete der 3D Beschleuniger lautlos
seinen Dienst und obendrein sah es auch fett aus. |
|
Die
Temperaturen im Gehäuse sowie an der CPU waren jetzt
zwar 5 - 8 °C höher. Da der XaserII mit bis zu
5 Gehäuselüftern versehen werden kann und über
eine Lüftersteuerung verfügt, konnte ich das ohne
Probleme regulieren. |
|
|
|
Die
Ansprüche an die Hardware stiegen, der Lärmpegel
auch. Den Krach des Original Lüfters hielt ich nicht
einmal eine Woche aus. Ein Arctic VGA Silencer... |
|
...sorgte
ab sofort für Ruhe. Leider erlosch beim Umbau der 9800
Pro die Garantie. Die Kühlelemente waren bei der RAM
Kühlern dabei, ich sägte sie passend zurecht. |
|
|
|

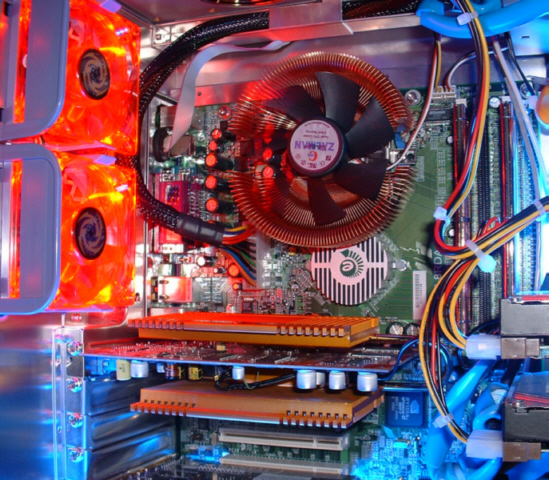

Der
Zalman ist frisch auf dem Markt und erste Tests
versprachen einen Überhammer. In der Tat, nicht nur
die 770 Gramm Kupfer auch die Kühlleistung bei niedriger
Lautstärke waren Rekordverdächtig. |
|
In
kleinen Gehäuse kann es schon eng werden, aber der
XaserII bietet jede Menge Platz. 1800 Upm genügten
dem 2600@2200MHz bei 1,75V. So war der Rechner schnell aber
trotzdem leise. Die LED Lüfter laufen mit nur 7 Volt. |
|
|
|

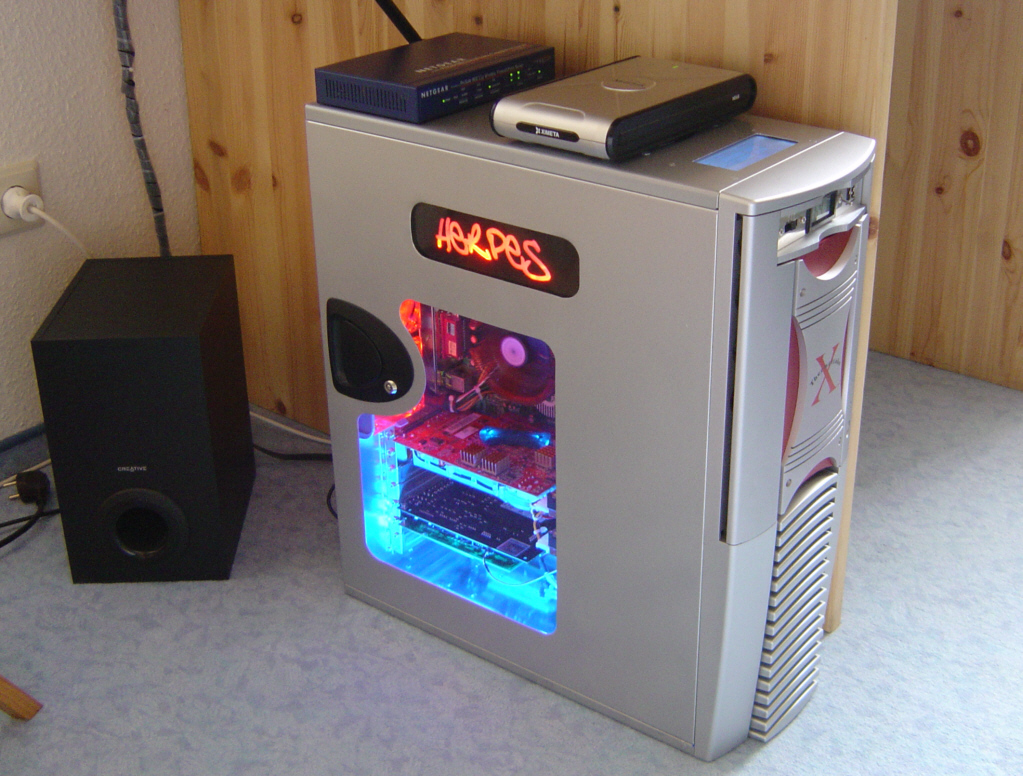

Da
meine Netzwerk
Festplatte im Sommer doch etwas Kühlung vertragen
konnte, verpasste ich dem "Herpes" ein Top-Blowhole.
Bei der Gelegenheit habe ich auch die Verkabelung optimiert
und den Xaser "herpes" getauft. |
|

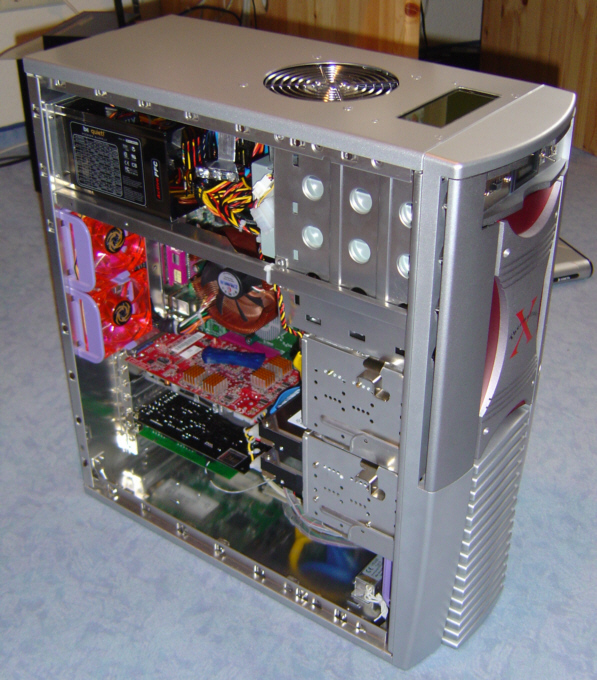

Natürlich musste auch endlich eine neue Seitentür
her. Also wieder eine bei ebay gekauft und dieses mal genauer
gearbeitet.
Durch den 120mm Lüfter wird die Luft nach außen
befördert und gleichzeitig wird die Festplatte gekühlt. |
|
|
|
Mit
dem Barton 2500 @ 2200MHz bei 1,65 V und 2 x 512MB Infinion
PC2700 @ 3200 war ich sehr zufrieden und konnte und wollte
vorerst nichts mehr verändern oder neue Hardware kaufen. |
|

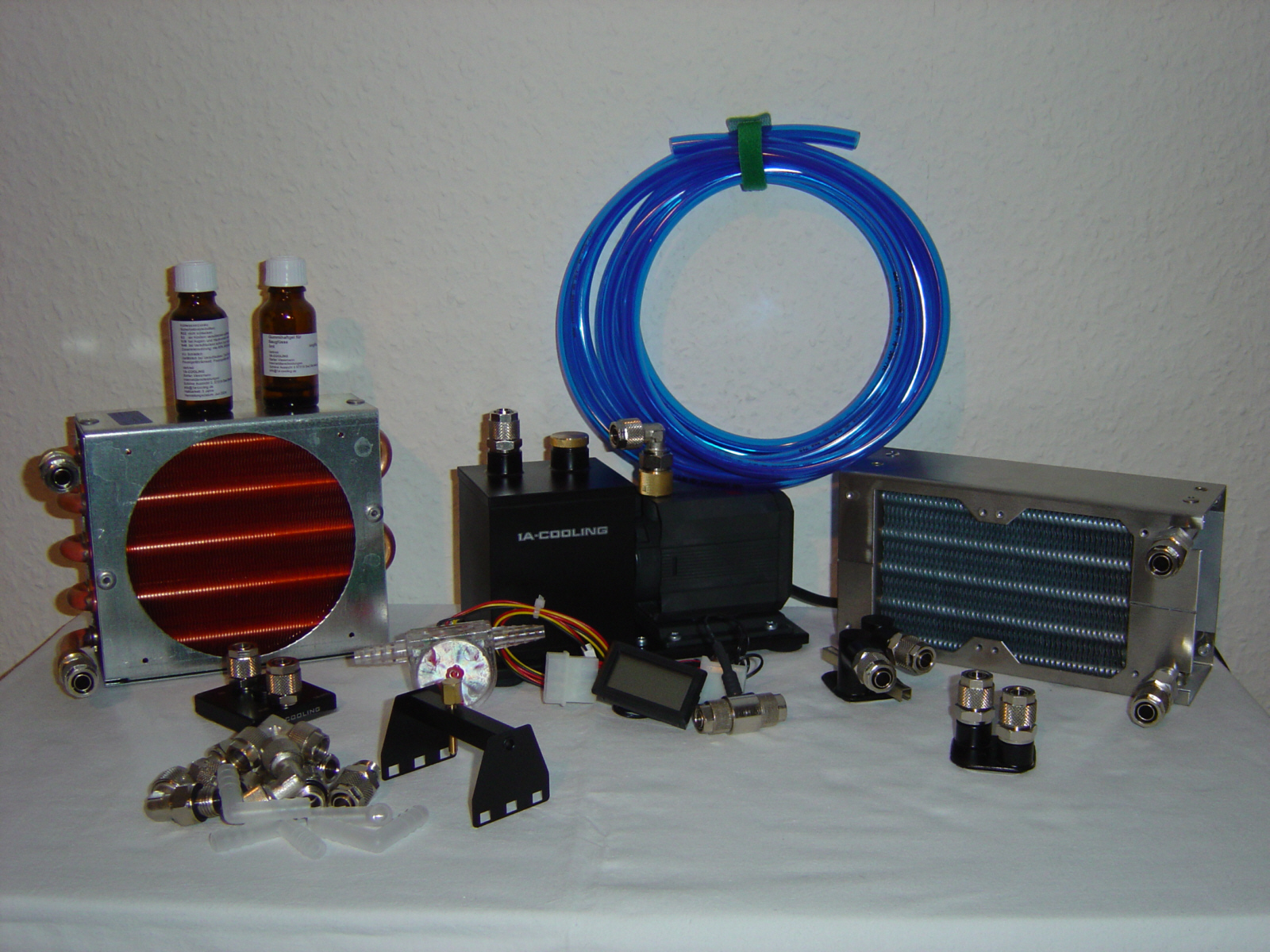

Die
bei 1A
Cooling bestellten Teile, der IceRex
Dual8 sowie die Bestellung bei OC-Card
(Temperaturfühler mit Anzeige, Flow-O-Matic, der blaue
UV Schlauch) kamen ordentlich verpackt und ohne lange Wartezeit
an. |
|
|
|

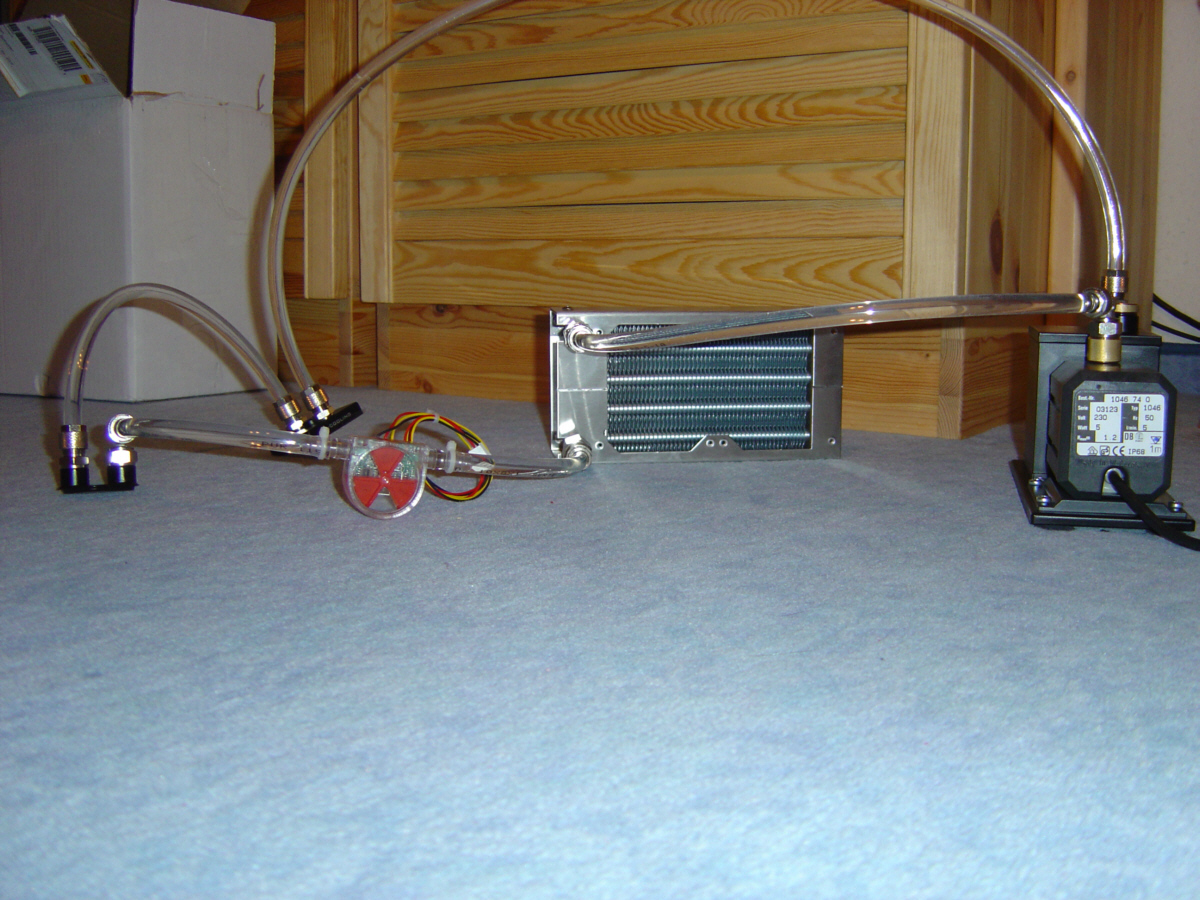

Der
Überprüfung der Komponenten folgte ein Testaufbau.
Leider gibt die Beschreibung von 1A einem Anfänger
keine wirkliche Hilfe. Aber mit Gefühl und etwas Hirn
schafft man es doch recht locker. |
|

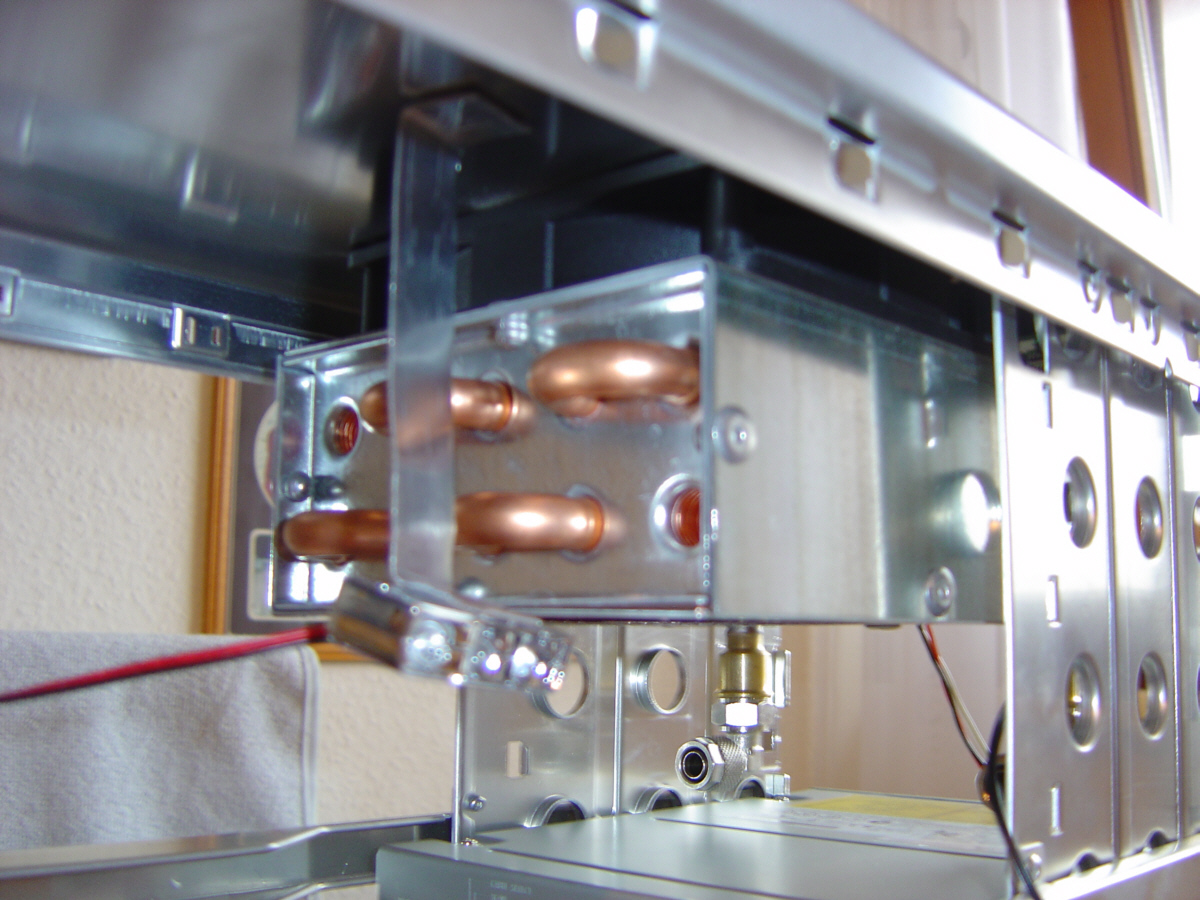

Der
Dual80 an der Rückseite sowie der 120mm im Top sind
für den Wärmeaustausch zuständig. Die Lüfter
blasen nach außen, hier ist der 120 noch über
dem Zern, umgekehrt bleibt mehr Platz unterm Radiator. |
|
|
|
Nun
erfolgte ein zweiter abschließender Testlauf, jetzt
können Probleme noch erkannt und Änderungen ohne
größere Schwierigkeiten vorgenommen werden. Nach
dem Zusammenbau des PC sind die Mühen ungleich größer. |
|
Am
Festplattenkäfig musste ich ein kleines Stück für
das optimales Unterbringen der Pumpe entfernen. Für den
perfekten Sitz des IceRex musste ein Niet weichen, obwohl
der Radi ohne dremeln / sägen passen sollte. |
|
|
|
Die
Wasserkühlung ist eingebaut, alles funktioniert nun
musste noch die Verlegung der Kabel verbessert werden. Nur
die absolut notwendigen Kabel sollen noch zu sehen sein.
Die meisten konnte ich auf der Rückseite verstecken. |
|

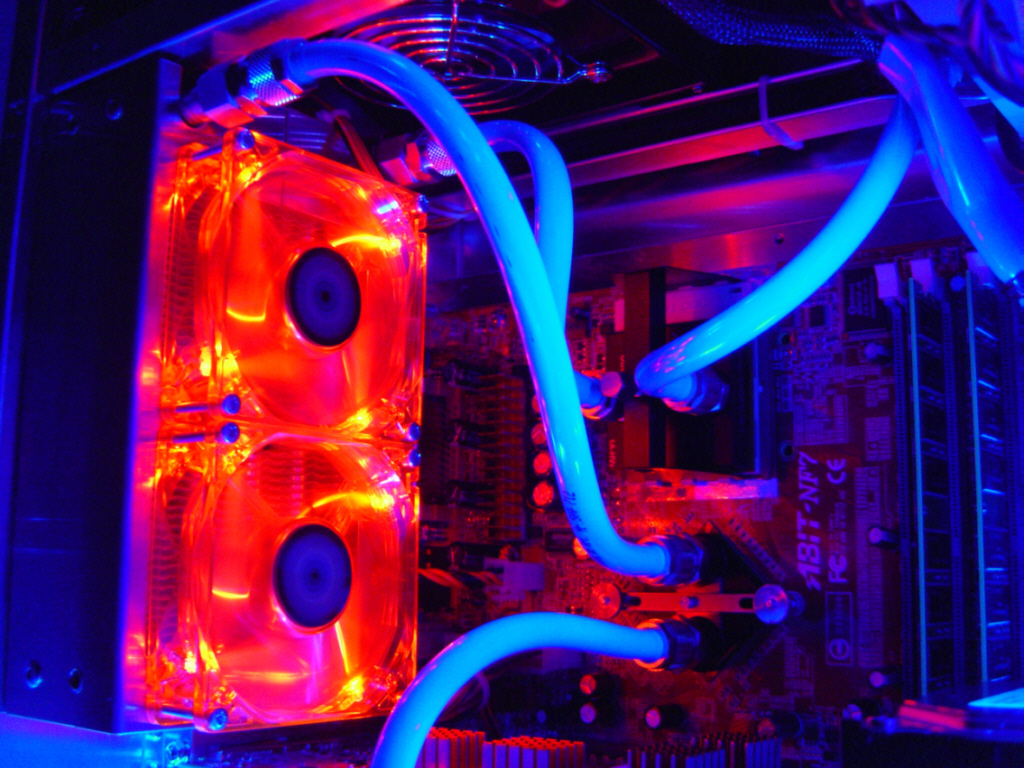

Nun
ist es doch ganz schön eng im Xaser geworden. 2 Radiatoren
und die Pumpstation, das braucht Platz. Update: Seit
dem Einbau der Wakü sind fast 5 Monate vergangen, alles
ist dicht und funktioniert prima. |
|
|
|

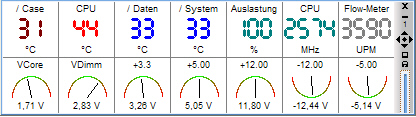

Der xp-m2600+ läuft mit 1,74V @ 11*233
super stabil. Der Screenshot entstand während der Bilderbearbeitung,
also unter Last. Beim eseln lass ich ihn mit 11*200 bei
1,5V rennen.
|
|
Das
Lüftergitter ist von meiner Tanja.
Wer sagt da noch, das Frauen sich nicht mit Computern auskennen
;)
Hier
gibt es eine große Auswahl an hochwertigen lasergeschnittenen
Edelstahl Lüftergittern. |
|
|
|

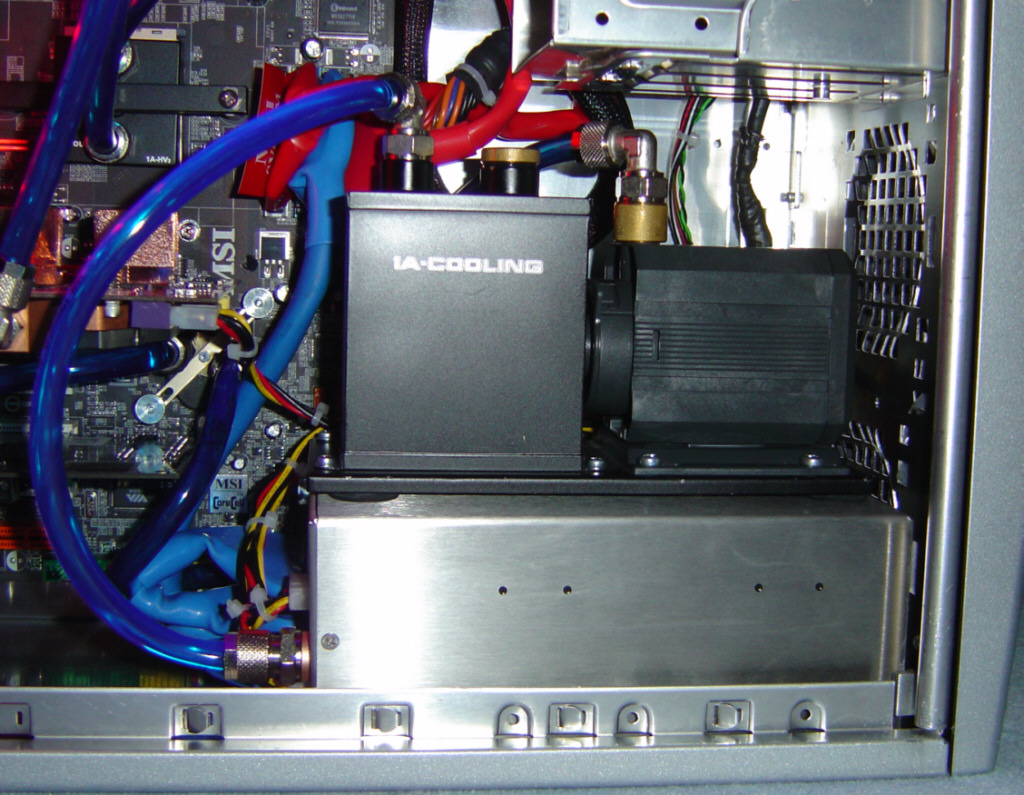

An
dem leisen Rechner störte mich sogar die leise Samsung
Platte. Der Wakü SilentStar von Frozen-Silicon
entkoppelt und kühlt die Platten sehr wirksam.
Sie sind auch aus nächster Entfernung nahezu unhörbar. |
|
Die
sehr gut verarbeitete Box ist mit Bitumenfolie und Schaumstoff
ausgelegt. Die Abwärme wird über 2 massive Kupferblöcke
an die WaKü abgegeben und die Temp liegen ca.
6°C über der Wassertemp. |
|
|
|

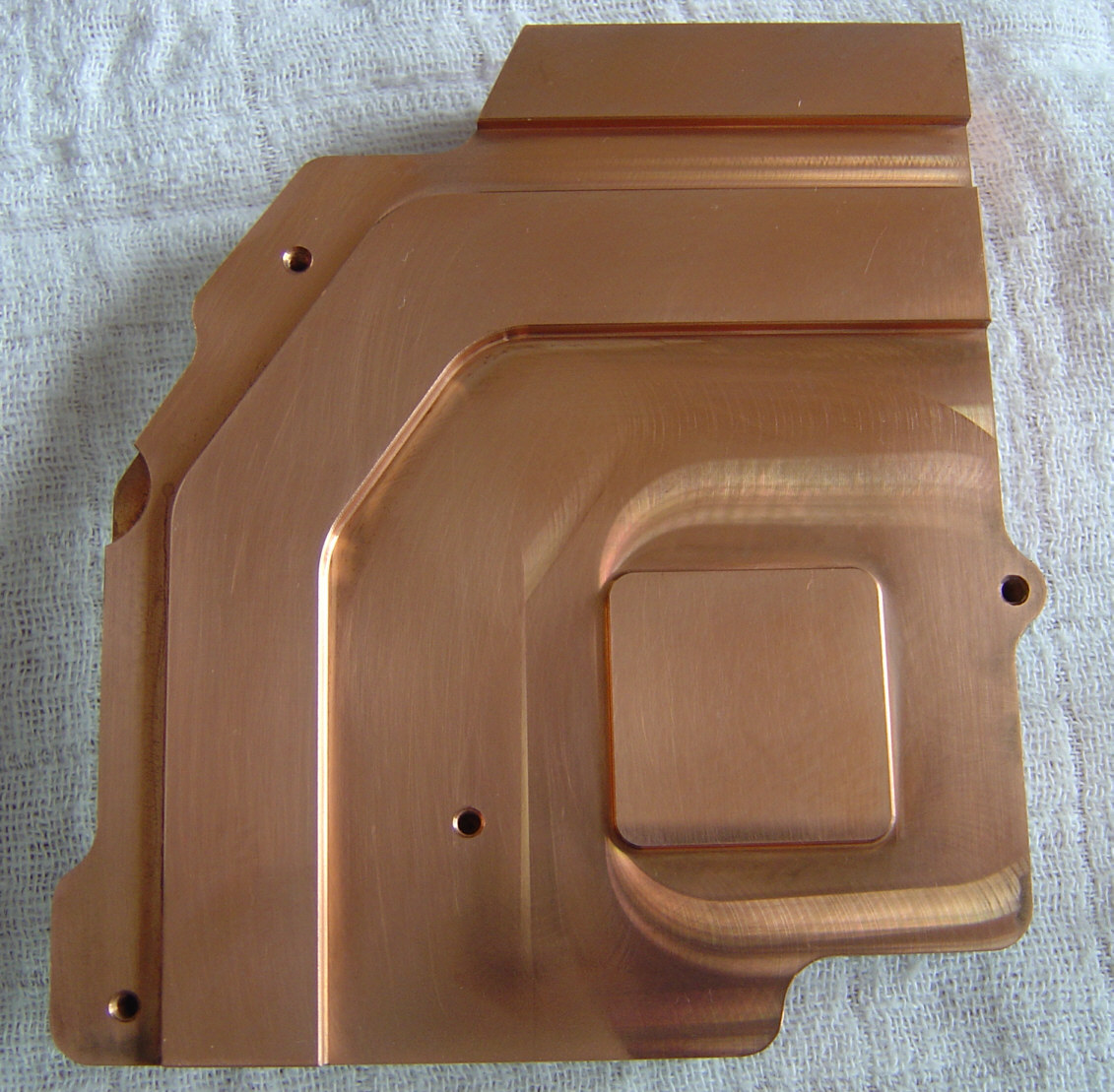

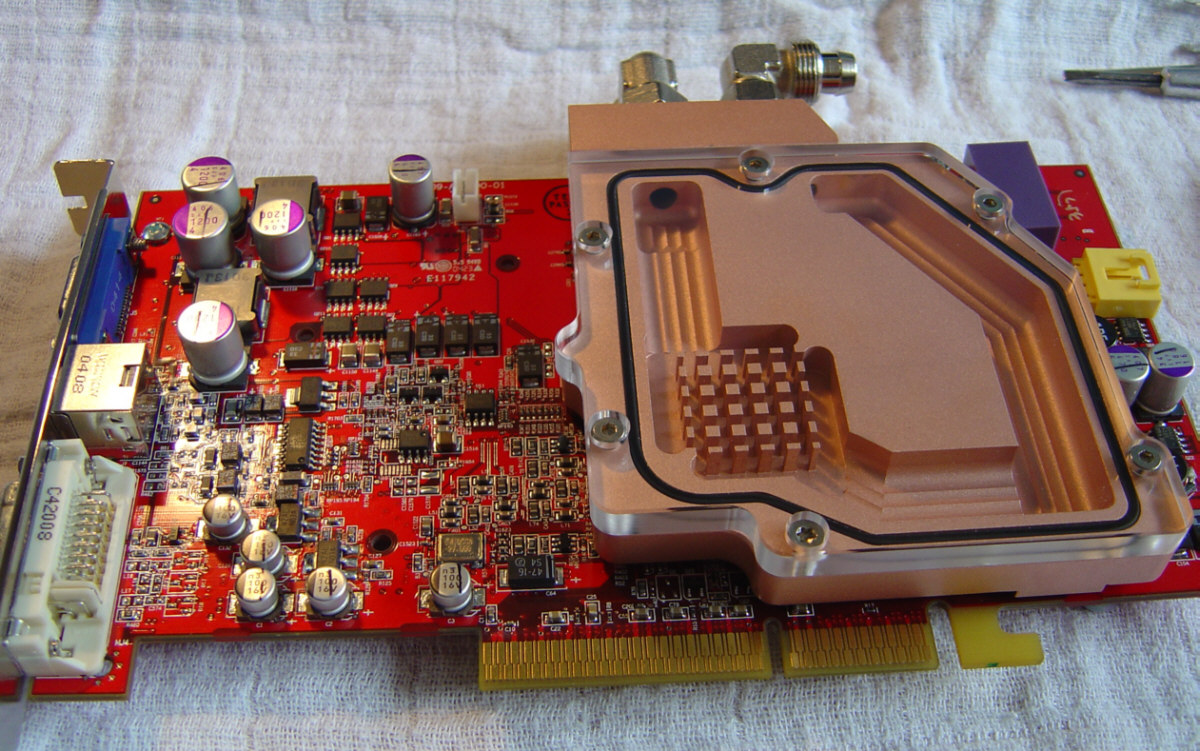

Der
ArctikFreezer
aus Vollkupfer wird durch eine 4 Punkt Fixierung sehr gut
gehalten. Der vorher verbaute 1A VGA Kühler kühlte
gut, aber er ließ sich nur mit hohem Anpressdruck
fixieren. Trotzdem verdrehte er sich noch relativ leicht.
|
|
Er
kühlt auch den DDR³ RAM auf der Unterseite mit und
die Temperaturen liegen im 3D Modus bei ca. 42°C sonst
bei ca. 35°C. Nun sind 550MHz RAM Takt möglich (und
mehr?) :) |
|
|
